简易瞬态工况法用流量计的测量传感器维护保养知识

2019-12-12

分享

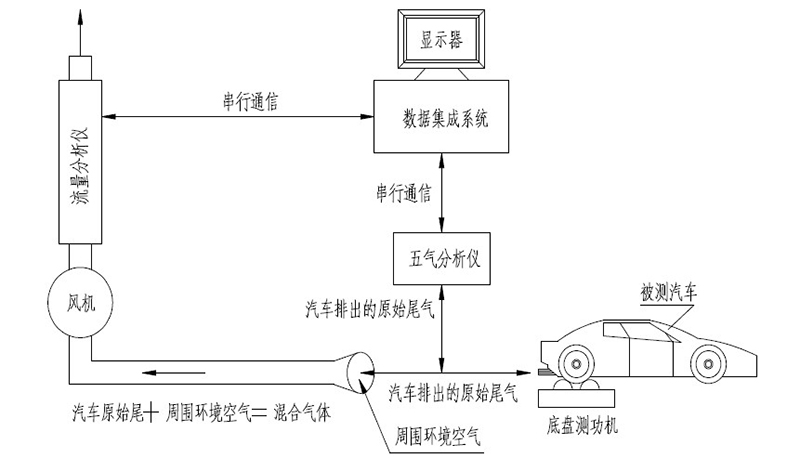

气体流量分析仪是简易瞬态工况法测量中气体质量分析系统的重要组成部分,其主要作用是实时测量排放气体的流量,并将测量稀释后的氧含量与原排放气体中的氧含量比较,求得稀释比例,再通过稀释比和气体流量分析仪测得的流量,计算出每一秒的排放体积。最后检测系统根据流量分析仪测量出的排放体积和五气分析仪测量的污染物排放浓度,再计算出机动车每一秒排放出来的污染物质量。



以浙大鸣泉流量计为例,简要介绍下流量计的组成和日常维护。

流量计的流量测量单元主要由扰流杆、超声波传感器、压力、温度测量、氧传感器、测量电路组成。


扰流杆

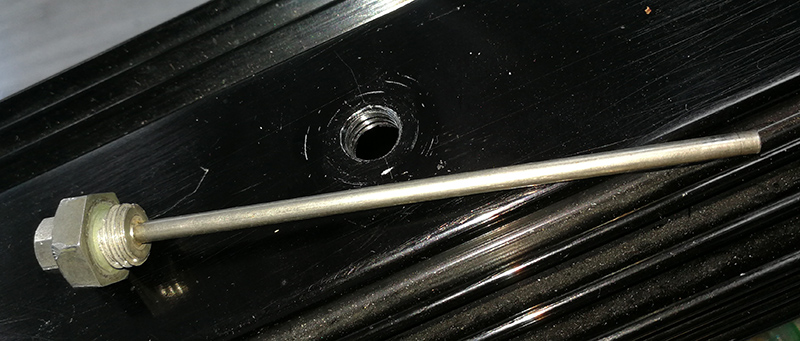

(1)   扰流杆外形:

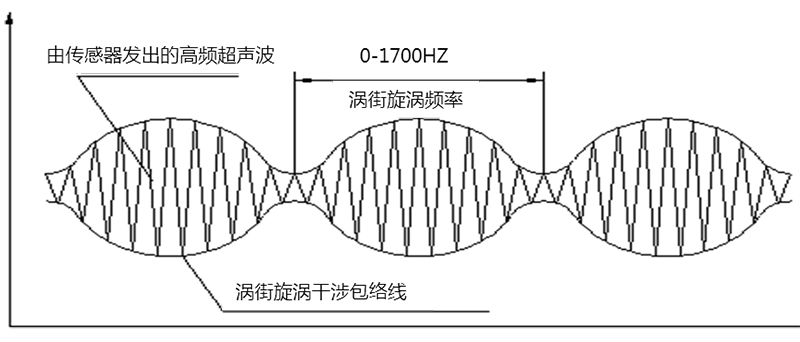

(2)   扰流杆作用:混合气体由流量测量管进口进入,经过扰流杆后产生涡街旋涡。

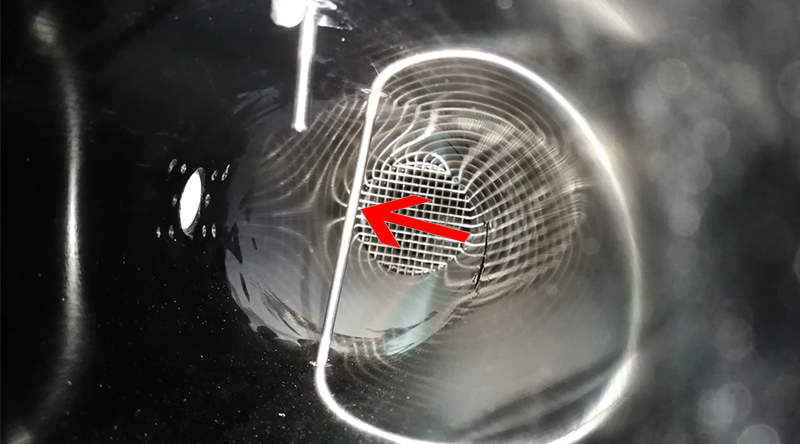

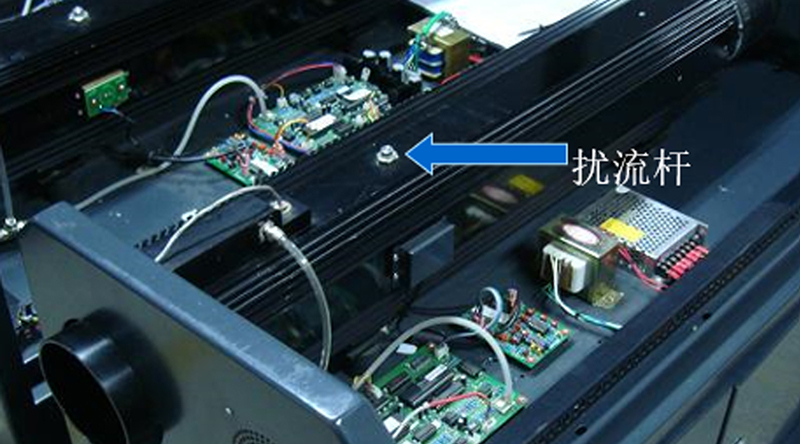

(3)   扰流杆安装位置:(测量管外部视角、内部视角)


(4)   扰流杆故障影响。

流量计工作一段时间后,在扰流杆、超声波传感器上过多沉积污染物也会影响流量测量准确性。

(5)   扰流杆保养。

定期清洁流量管内部。拆除扰流杆后,可以清洗仪器流量管内部表面。正确清洗方法是用柔性清洁剂和柔软布擦拭仪器流量管内腔。不要使用钢丝刷或油漆刮刀等工具清理仪器流量管内腔。



除此之外,两个超声波传感器安装在仪器流量管内腔尾部,靠近扰流杆位置,这两个传感器暴露在流量管内腔表面,要保持超声波传感器表面干净,表面上大量污物沉积会影响流量测量准确性。使用柔性清洁剂和柔软布料清洗超声波传感器表面,如果污物堆积太多,用清洁剂浸润后,用布擦拭。


超声波传感器

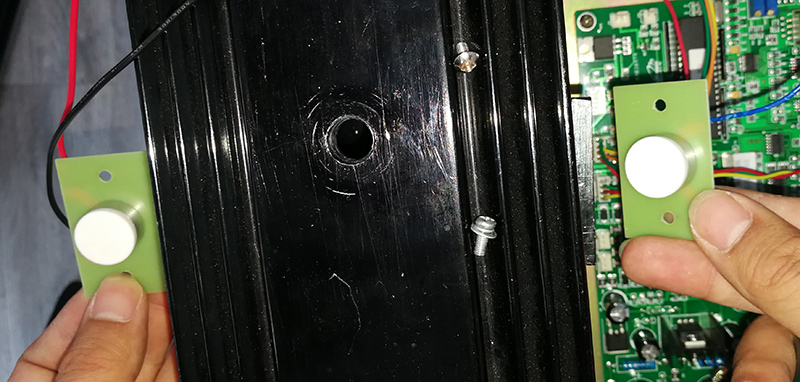

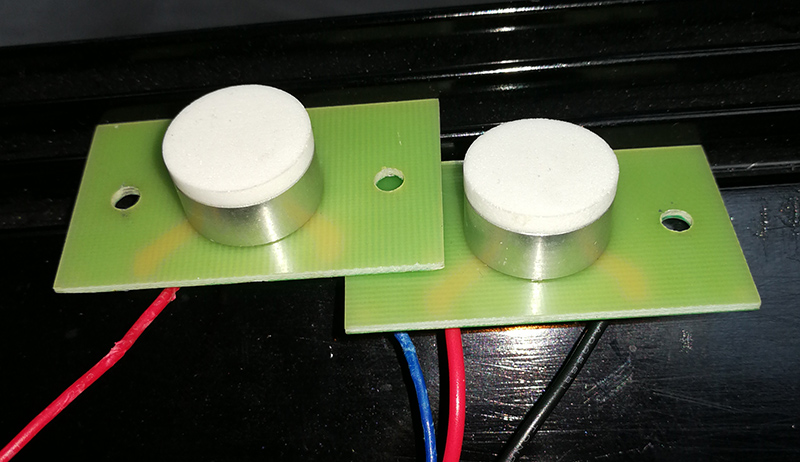

(1)超声波传感器外形。一般为一对,测量管左右对称各一接收、发射。





(2)超声波传感器保养。两个超声波传感器安装在仪器流量管内腔尾部,靠近扰流杆位置,这两个传感器暴露在流量管内腔表面,要保持超声波传感器表面干净,表面上大量污物沉积会影响流量测量准确性。使用柔性清洁剂和柔软布料清洗超声波传感器表面,如果污物堆积太多,用清洁剂浸润后,用布擦拭。


氧传感器

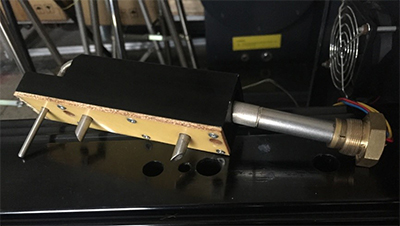

(1)氧传感器外形。

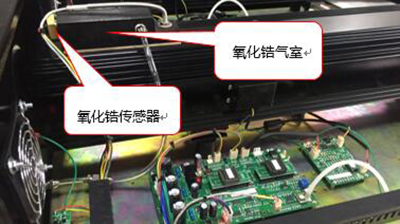

(2)氧传感器安装位置。




(3)氧传感器作用。

氧化锆氧传感器是测量进入流量管气体中空气混合气氧浓度的传感器。每次排放测试前,都应利用气体质量分析系统中的氧传感器测量环境大气中氧的浓度。当流量计工作正常时,加速和等速时稀释氧数据下降,减速和怠速时稀释氧数据上升。


(4)氧化锆传感器的供电。

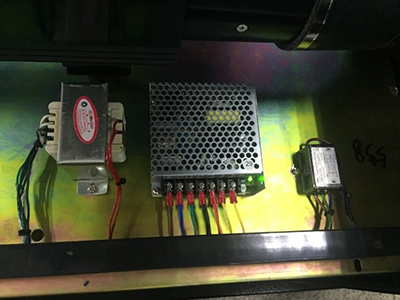

氧化锆传感器属于电流加热型传感器,传感器加热应接入直流1.7A到1.9A的电流,使氧化锆内部温度达到600~800工作温度。温度达不到导致氧浓度异常。日常可检查开关电源氧化锆传感器供电,(鸣泉ML-100)电流为1.8A左右。如果电流不正常,通过调节开关电源右下角滑动变阻器调节到1.8A。

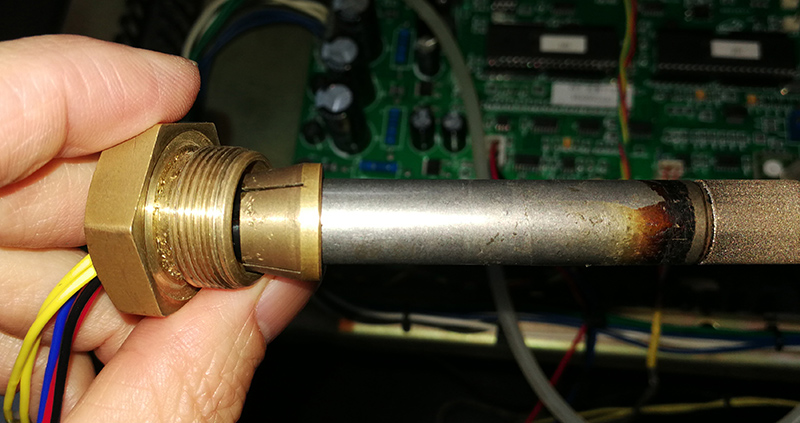

(5)氧化锆传感器常见故障。其是否工作正常直接影响氧浓度的测量和稀释比的计算日常可查看稀释氧数据是否变化正常。流量管壁上容易沉积太多积碳,使气体流量受到限制,甚至阻塞氧化锆O2采样口。清洁氧化锆气室进气口和出气口。


(6)氧化锆传感器的保养。氧化锆传感器调零是否正常,调零时要保证设备风机开启,流量管放在清洁空气中。 氧化锆传感器供电异常或氧化锆传感器太脏,测量供电电流是否为1.8A左右,使用柔性清洁剂和柔软的布料清洗超声波传感器表面。


 氧化锆传感器长时间工作后若中毒,需更换氧化锆传感器。氧传感器容易被污水或其他物质污染。如果有污水污染,应把流量测量管拆开竖立起来,使流量管排气管向上,通电10min。这将会除去多余水分,使氧化锆传感器复原正常。或者直接拆下氧化锆传感器,用酒精清洁处理氧化锆气室和氧化锆传感器。

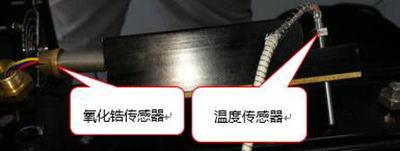

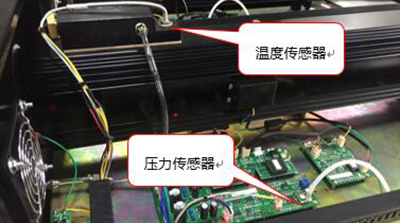

温度、大气压传感器


温度传感器是测量进入流量测量管内的汽车排出的尾气(除去进入尾气分析仪的气体)和空气混合气温度测量传感器。




压力传感器是测量进入流量测量管内汽车排出的尾气(除去进入尾气分析仪的气体)和空气混合气压力测量传感器。
